Tisztelt Olvasónk!

Újabb hasznos műszaki információt juttatunk el Önhöz. Olyan anyagot adunk az Ön kezébe, melyet a mindennapokban, berendezési tervezésénél, üzemeltetésénél és javításánál fel tud használni. Javaslataink felhasználásával Ön optimalizálhatja gépei működését.

Pneumatika csatlakozó A-tól Z-ig a
Metal Work Pneumatika választékából

PUSH-IN csatlakozó család: Brass line / Technopolimer line
A ma leggyakrabban használt csatlakozó típus-család a PUSH-IN. Használata megkönnyíti a pneumatikus elemek között tömlővel létesített szivárgás mentes csatlakozások létrehozását. Rendkívül nagy választékban áll rendelkezésre mind a csatlakozó tömlő átmérője, a menet illetve a kialakítás szempontjából.

A Metal Work Push-in család jellemzői, alkalmazásának előnyei:
Csatlakozó és csatlakozó között is óriási különbség van. A beépített anyagminőségek, az innovatív műszaki megoldások és a szigorúan ellenőrzött automata gártási rendszer garantálja, hogy Ön a Metal Work csatlakozókkal a legjobb megoldást kapja.

Az alábbiakban megmutatjuk a Metal Work Pneumatika legmagasabb minőséget jelentő technikai és technológiai megoldásait.

• minden menet fém - tartósság, nagy szilárdság jellemzi
• létezik hengeres- és kúpos menetű csatlakozó család
• minden tömítés O gyűrűs - ez többszöri megbízható szerelhetőséget biztosít,
  ez az alászúrt kivitelű O gyűrű beéítés a MW szabadalma!
• rozsdamentes tömlő rögzítő rugó - hosszú élettartam
• belső hatlap kialakítás - szűk helyen is egyszerű beszerelést tesz lehetővé imbuszkulccsal
• külső és belső perem a hatlapoknál - automata csavarozógéppel történő szerelésnél is alkalmazható
• csavarhúzó horony a nyitó gyűrűn - egyszerű oldást biztosít a tömlő kiszereléséhez, nem csúszik le a szerszám
• irányba álló, elforduló csatlakozók - könnyíti a csövezés kivitelezését
• a teechnopolimer csatlakozó elemek rendelkeznek felfogó furatokkal - a panelre való szerelhetőség elő van készítve
• katalógus képek

F - mint Food industry
Ezen csatlakozó családot anyaga alkalmassá teszi élelmiszeripari felhasználásra. A réz alapanyagú csatlakozók egy speciális kémiai bevonattal vannak ellátva, így megfelelnek a NSF / ANSI 51 szabványnak. A kimai anyagok hatása miatt ebben a csatlakozó családban nincsenek technopolimer alkatrészek. A beépített anyagok miatt az F jelű csatlakozók 150°C-ig alkalmazhatóak. A hengeres menetű kivitel O gyűrűs tömítéssel többszöri be- és kiszerelést tesz lehetővé.

A Metal Work F család jellemzői, alkalmazásának előnyei:

• megfelel az NSF szabványnak
• az anyaga miatt kedvező ár ( a test nem drága rozsdamentes anyag )
• alkalmas kémiai-, gyógyszer-, vegyi- és elektronikai ipar számára

• katalógus képek

A, B, C csatlakozó sorozat
Az A sorozat OT58 réz alapanyagú nikelezett szerelvény család. Hengeres és kúpus menetű közcsavar, szűkítő, toldó, záródugó, könyök-, kereszt-, T-, Y idom valamint tömlőcsatlakozók is megtalálhatók katalógusunkban.

A Metal Work A,B,C csatlakozó sorozat jellemzői, alkalmazásának előnyei:

• széles menet és alak választék
• A,B sorozat 60bar, C sorozat 18 bar terhelhetőség
• katalógus képek

MRF sorozat
A mikroregulátorok feladata a munkahengerek sebességszabályozása az áramló sűrített levegő fojtásával. A választékunkban megtalálható a Push-in és a menetes fojtó szelepek teljes választéka. A fojtó-visszacsapók áramlási irányát minden esetben a kipufogó irány szűkítéseként értelmezzük.
A C jelzésű ( cilinder ) a henegerbe építhető, a V jelű ( ventil ) a szelepbe szerelhető valamint a B ( bidirectional ) vagyis mindkét irányba fojtó szelep.

• Technopolimer és réz gyűrűvel egyaránt rendelhető
• M5 - 1/2˝ méretben
• szerelhető csavarozógéppel is ( perem a dugókulcshoz )
• tetszőleges pozícióba fordítható csatlakozó gyűrű rész

MRF COMPACT O sorozat jellemzői, alkalmazásának előnyei:

• az állítás csavarhúzóval történhet,
• az állítócsavar egy különleges antivibrációs zsírral van kenve így finom az állítás és minimalizált méretű lehet a csavarzat
• az akaratlan elállítás ellen egy védő kupak biztosít, melyet külön szállítunk, és felpattintás után csak szerszámmal bontható
• katalógus képek

MRF COMPACT N sorozat jellemzői, alkalmazásának előnyei:

• az állítás történhet kezelő gombbal vagy csavarhúzóval
• az elállítódás ellen kontra anya rögzíti a tűszelepet
• a szabályzás ugyan az mint az O sorozatnál
• katalógus képek

MRF HIGH-FLOW sorozat jellemzői, alkalmazásának előnyei:

• az állítás történhet kezelő gombbal vagy csavarhúzóval
• az elállítódás ellen kontra anya rögzíti a tűszelepet
• tökéletes szabályzás jellemzi
• kiválóan alaklamas olyan feladatoknál, ahol követelmény a nagy áteresztés
• rendelkezésre áll 1/8˝, 1/4˝ menetes kivitelben technopolimer gyűrűvel
• a csatlakozó rész elforduló, beálló kivitelű
• katalógus képek


MRF PUSH-LOCK sorozat jellemzői, alkalmazásának előnyei:

• a Push-lock rendszer lehetőséget biztosít a beállított fojtóegység rögzítésére az álítógomb lenyomásával
• a rögzítés a gomb felhúzásával oldahtó és új beállítást enged
• az állítógomb lecserélhető egy védőkupakra, mint az O sorozatnál
• katalógus képek

STP stopszelep sorozat

• a stop szelepek a hengerbe közvetlenül építhetőek be menetesen
• a stop szelep működésének lényege, hogy csak a pneumatikus vezérlő levegő jelenléte esetén van átáramlás a szelepen
• rendelkezésre áll egy- és kétirányú verzió
• ezt a szelepet főleg biztonsági szelepként használhatjuk
• amikor a vezérlő levegő megszűnik, a henger kamra lezárul és a munkahenger megáll
• katalógus képek

Kipufogók

• a kipufogók egyrészt a hengerekből, szelepekből kiáramló levegő hangját csillapítják
• másrészt megakadályozzák a környezetből szennyező anyagok bejutását a pneumatikus elemek belsejébe
• technopolimer és szinterbronz alapanyagból készülnek
• M5 - 2˝ menet méretben állnak rendelkezésre
• számos kialakítási forma áll rendelkezésre
• van nagy áteresztésű kivitel
• létezik fojtóval egybeépített verzió
• katalógus

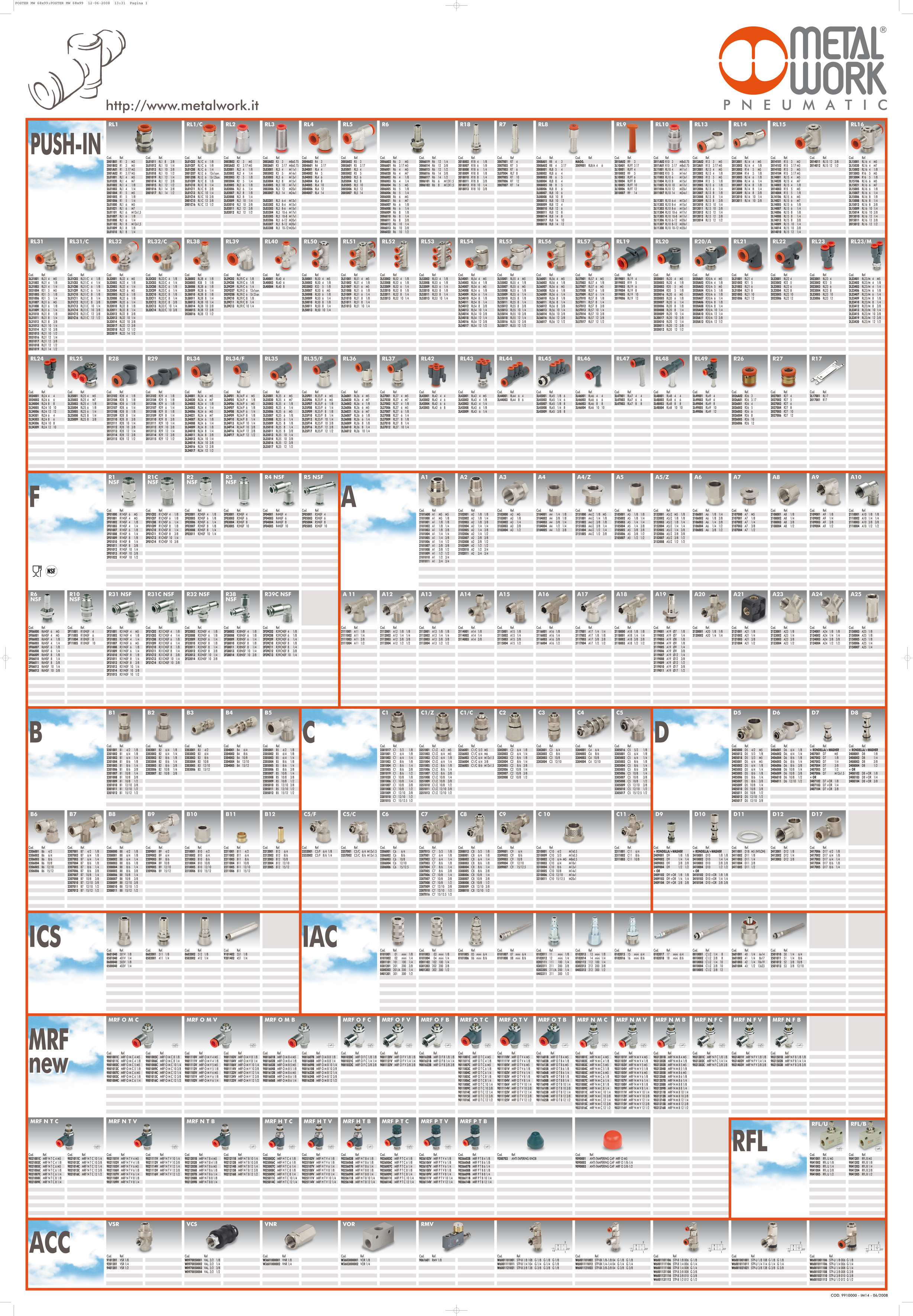

Csatlakozó katalógus-pószter

Ön is használ karbantartás, javítás vagy új berendezés szerelésénél pneumatika csatlakozókat?

Megmutatjuk a tapasztalatunk szerint az első igazi, testre szabott megoldást. Több Partnerünk már alkalmazza, ezért azt gondoljuk, hogy Önnek is hasznos lehet.

Az Önnek szóló megoldás:

• Metal Work Pneumatika csatlakozók gazdag választékával feltöltött praktikus koffer minden a témában érintett, szerelő szakember nélkülözhetetlen segédeszköze.
• Célunk az, hogy pontosan az Ön igényét elégítsük ki, olyan csatlakozó összeállítást adjunk műanyag kofferben, amelyet Ön optimálisan tud felhasználni.

A testre szabás lehetősége az Öné!

• A koffer tartalmát az Ön igényei szerint, egyedileg állítjuk össze. ( pl. csak 6-os csőhöz vagy 6-os és 4-es csőhöz, vagy csak élelmiszer ipari kivitel, vagy technopolimer csatlakozók vegyesen - mindenből csak pár db, vagy csak hengerbe szerelhető fojtó-visszacsapó szelepek, kipufogók, gyorscsatlakozók stb. )
• A teljes csatlakozó vagy a Line on Line választékunkból szabadon választhat.
• Nem kötött a típus és a méret választék, melyet a kofferbe csomagolunk.
• Nem kötött az egyes típusok darabszáma, a koffer rekeszméretei szabadon kihasználhatóak.
• Két koffer méret közül választhat.
• Az összeállított kofferről egyedi nyilvántartó lapot készítünk, melyet a kofferhez mellékelünk, ez alapján Ön külön katalógus és típus ismeret nélkül is könnyen utánrendelhet, pusztán a csatlakozó dobozban elfoglalt helye alapján.
• egyedi nyilvántartó tábla minta
• Akkor tölti fel a fogyást, amikor Önnek kedvező.
• Az összeállításon bármikor változtathat.
